Nyílászáró szelep

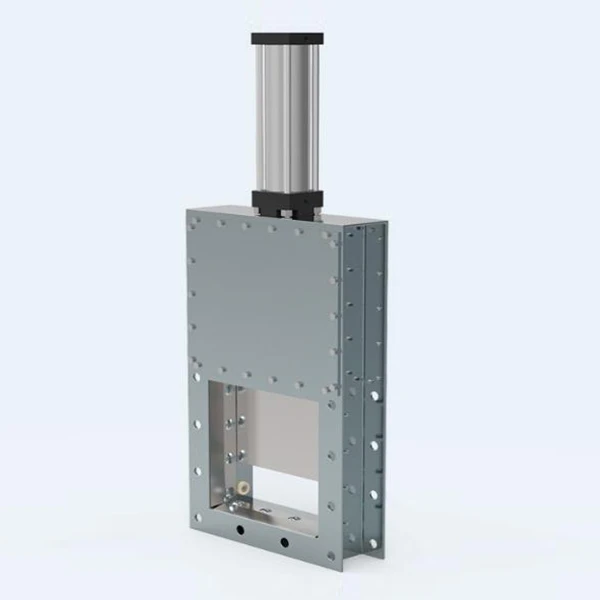

Az Orifice Gate Valve egy speciális eszköz, amelyet folyadék-, por- és szemcsés anyagszállító rendszerekhez terveztek, és kombinálja az áramlásvezetést és a be-/kikapcsolási{0}}funkciókat. A cég szelepgyártási és anyagmozgatási technológiájában szerzett több éves tapasztalatát kihasználva a „párhuzamos tolózár + integrált áramlásvezető szerkezet” alapja. Függőleges vagy vízszintes csúszó nyitási és zárási módszerekkel olyan előnyöket kínál, mint a sima áramlásvezetés, rugalmas nyitás és zárás, -eltömődés- és kopásállóság, valamint megbízható tömítés. Szigorúan a GB/T 9092, API 598 és ISO 4401 szabványok szerint gyártva, közepes és magas nyomású körülmények között használható, légköri nyomástól 16 MPa-ig. Széles körben használják olyan iparágakban, mint a vegyipar, a kohászat, a bányászat, az építőanyagok, az új energia és a környezetvédelem, teljes mértékben megoldja a hagyományos tolózárak fájdalmas pontjait, mint például a nagy közegáramlási ellenállás, az anyag könnyű felhalmozódása, a rossz áramlási vezetés és a nyitási/zárási nehézségek, optimalizálja a közeg szállítási útvonalát és javítja a rendszer működési hatékonyságát és stabilitását.

A média szállítórendszerben a hordozók vezetésére és leállítására szolgáló integrált hubként ez a termék a „vezetés + leállítás” kettős funkciójára összpontosít, és ez a három funkció együtt működik a szállító csővezetékek és a különféle berendezések összekapcsolásában. Ez lehetővé teszi a hatékony médiavezérlést, miközben biztosítja a stabil működést és a könnyű használatot, így alkalmas a különféle szállítási folyamatok követelményeire.

Integrált áramlásvezetés és nyitás/zárás: Az integrált "csúszólemez + áramlásvezető lemez" kialakításának köszönhetően a csúszólap precíz nyitást, zárást és a közeg levágását valósítja meg, míg az áramlásvezető lemez optimalizálja a közeg áramlási útvonalát, csökkenti az áramlási ellenállást, és elkerüli a közeg örvénylését és stagnálását a szeleptestben. Alkalmas közepes és nagy nyomású körülmények között normál nyomástól 16 MPa-ig, és hatékonyan képes vezetni és levágni a különféle folyadékokat, porokat és szemcsés anyagokat, figyelembe véve mind a sima áramlási irányítást, mind a pontos levágást. Alkalmas olyan forgatókönyvek továbbítására, amelyek a közepes áramlási hatékonyságra vonatkoznak.

Eltömődés- és felhalmozódásgátló-, több adathordozóhoz is alkalmas: A betétlap lapos, optimalizált kialakítást kapott, és áramvonalas áramlásvezető szerkezettel kombinálva. Az áramlási csatorna belső fala precíziósan polírozott (polírozási pontosság 400 #-ig), sima és tiszta, kiemelkedések és holt sarkok nélkül, amely hatékonyan megakadályozza a por, szemcsés anyagok vagy viszkózus folyadékok felhalmozódását és elakadását. Alkalmas 0,1-50 mm szemcseméretű szemcsés anyagokhoz és különféle folyékony közegekhez. A betétlemez fordítása során az áramlási csatorna belső falán le tudja kaparni az enyhén tapadó anyagot. A vezetőlemez a közeg zökkenőmentes áramlását vezeti, tovább akadályozza az anyag felhalmozódását és a csőelzáródást, és teljesen kiküszöböli az anyagelzáródás és az állásidő problémáját. Magas porral és nagy viszkozitású közegekkel járó forgatókönyvekhez alkalmas.

Megbízható tömítés és kiváló szivárgásgátló teljesítmény: illeszkedő tömítőszerkezettel rendelkezik, a csúszólemez és a szelepülés szorosan illeszkedik. A tömítő alkatrészek kopásálló-, öregedésálló- PTFE-ből, FKM fluorgumiból, sztellitötvözetből és más közepes és nagy nyomású körülményekhez alkalmas anyagokból készülnek. Rugalmasan megválaszthatók a közeg jellemzőinek megfelelően, hogy elérjék az ANSI VI. osztályú nulla szivárgást, hatékonyan megakadályozzák a közeg külső szivárgását és a szennyeződések bejutását, elkerülve az anyagpazarlást, a berendezések károsodását és a műhelypor szennyeződését, és alkalmasak hosszú távú stabil működésre közepes és nagy nyomású forgatókönyvekben.

1. Optimalizált áramlásvezetés, ami rendkívül alacsony áramlási ellenállást eredményez.

A mag a "csúszdalemez + vezetőlemez" integrált szerkezetét alkalmazza. A vezetőlemezt folyadékdinamikai optimalizálással tervezték, és zökkenőmentesen csatlakozik a csúszólaphoz. A közeget zökkenőmentesen tudja irányítani az előre beállított útvonalon, csökkenti az örvényeket és az áramlási ellenállást. A hagyományos tolólapos szelepekhez képest az ellenállás több mint 30%-kal csökken, ami javítja a közeg szállítási hatékonyságát és csökkenti a rendszer energiafogyasztását. A vezetőszerkezet adaptálható a különböző áramlási követelményekhez, elkerülheti a közeg behatolását a szeleptest belső falára, meghosszabbítja a berendezés élettartamát, és alkalmas nagy áramlási sebességre és nagy sebességű szállítási forgatókönyvekre.

2. Rugalmas nyitás és zárás, precíz és irányítható.

Csúszólemezes szerkezetet alkalmaz, amelyet kézi, pneumatikus, elektromos vagy hidraulikus működtetőelemek hajtanak meg a lemez zökkenőmentes mozgatása érdekében. A nyitó és záró löket szabályozható, elakadás és eltérés nélkül, a kapcsolás pedig rugalmas, a válaszsebesség pedig gyors (a kézi hajtás gyorsan, a pneumatikus/elektromos/hidraulikus hajtás pedig másodpercek alatt képes reagálni). Pontos határoló mechanizmussal van felszerelve, amely biztosítja, hogy a nyitás és a zárás a helyén legyen, és elkerülje a nem teljes nyitás és zárás miatti kereszt-anyagáramlást. Alkalmas gyakori nyitás és zárás melletti szállítási körülményekre, és figyelembe veszi a kényelmes kezelést és a pontos vezérlést.

3. Eltömődés- és kopásálló,

A szeleptest, a tolózár és a vezetőlemez öntött acélból vagy rozsdamentes acélból (304, 316L, CF8/CF8M opcionális) precíziós öntvényből készül, robusztus szerkezettel, amely alkalmazkodik az olyan zord környezetekhez, mint a magas por, magas páratartalom, enyhe korrózió és közepes vagy magas nyomás. A tolózár és a vezetőlemez felülete edzett vagy keményötvözetből hegesztett (HRC nagyobb vagy egyenlő, mint 55), kiváló kopásállósággal, korrózióállósággal és ütésállósággal, amely hatékonyan ellenáll a porok és granulátumok nagy sebességű-súrlásának, valamint a korrozív folyadékok eróziójának. Az áramvonalas áramlási csatorna kialakítás kiküszöböli az anyagmaradványok holt sarkait, és különféle közegekhez, például hidraulikaolajhoz, tiszta vízhez, vegyi folyadékokhoz, porokhoz és granulátumokhoz alkalmas, széles körben alkalmazható.

4. Kompakt szerkezet és erős beépítési képesség.

Az integrált és kompakt kialakításnak köszönhetően az áramlásvezetést és a nyitási/zárási funkciókat egyetlen kompakt méretbe integrálja. A hagyományos "torutószelep + áramlásvezető szelep" kombinációs megoldáshoz képest több mint 50%-kal csökkenti a beépítési helyet, így különösen alkalmas olyan műhelyekben, ahol sűrű csővezetékek és korlátozott hely áll rendelkezésre. A névleges átmérő DN50-DN500, az interfész pedig GB/T 9113 és ANSI B16.5 szabványú karimás csatlakozást alkalmaz, amely zökkenőmentesen csatlakoztatható különféle pneumatikus szállítórendszerekhez, tárolósilókhoz, szállító csővezetékekhez és reakcióberendezésekhez. Támogatja a többféle beépítési módot, mint például a vízszintes és függőleges, bonyolult módosítások nélkül, és rendkívül erős alkalmazkodóképességgel rendelkezik, amely rugalmasan tud alkalmazkodni a különböző csővezeték-elrendezési követelményekhez.

5. Ellenáll a közép- és nagyfeszültségnek, stabilan és megbízhatóan működik.

A kifejezetten a légköri nyomástól a 16 MPa-ig terjedő közepes és nagy nyomású körülményekre tervezett szeleptestet közepes és nagy nyomású szilárdsági és kifáradási teszteken végezték, amelyek kiváló nyomásállóságot mutatnak deformáció vagy szivárgás nélkül. A tömítési szerkezetet közepes és nagy nyomású körülményekhez optimalizálták, nagyobb nyomáson szorosabb tömítéssel, így nulla szivárgás érhető el ilyen körülmények között, és elkerülhető a közegszivárgás okozta biztonsági veszély. Hosszabb ideig stabilan üzemelhet -30 fok és 400 fok közötti hőmérsékleti tartományban, kielégítve a közepes és nagynyomású átviteli rendszerek folyamatos működési követelményeit anélkül, hogy gyakori karbantartásra lenne szükség.

6. Könnyen karbantartható és költséghatékony-.

A moduláris felépítésnek köszönhetően a sérülékeny alkatrészek, például a tolózár, a vezetőlemez és a tömítések külön-külön szétszerelhetők és cserélhetők anélkül, hogy a szelepet teljesen szét kellene szerelni, így több mint 50%-kal javul a karbantartási hatékonyság. A sérülékeny összetevők szabványos konfigurációja kényelmessé és költséghatékonyabbá teszi a beszerzést,-a kopásállóak és tartósak, csökkentve a cserék gyakoriságát, valamint a rendszer működési és karbantartási költségeit. Az integrált áramlásvezető és nyitó/záró kialakítás szükségtelenné teszi a további áramlásvezető berendezéseket, leegyszerűsíti a csővezetékek elrendezését, csökkenti a teljes rendszerberuházást, és a hagyományos kombinált szelepeknél sokkal jobb költséghatékonyságot kínál.

A Shanghai Hanye Engineering Technology Co., Ltd. a folyadék- és anyagszabályozás területére specializálódott, az integrált hordozók továbbításának, vezetésének és nyitásának/zárásának fájdalmas pontjaira összpontosítva. Alapelvei a "sima áramlásvezetés, precíz nyitás/zárás, eltömődés- és kopásálló, Részletes paraméterekért, üzemállapot-adaptációs megoldásokért vagy helyszíni esettanulmányokért- forduljon hozzánk bizalommal!
